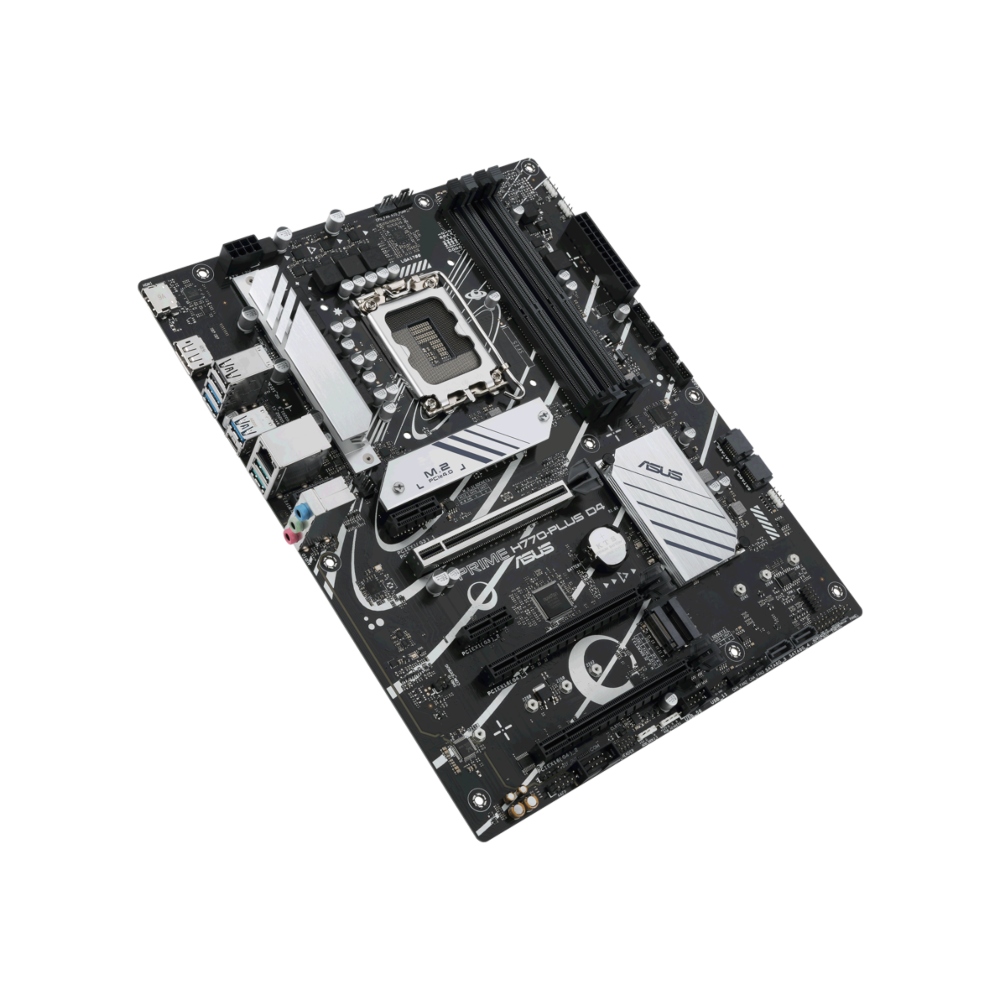

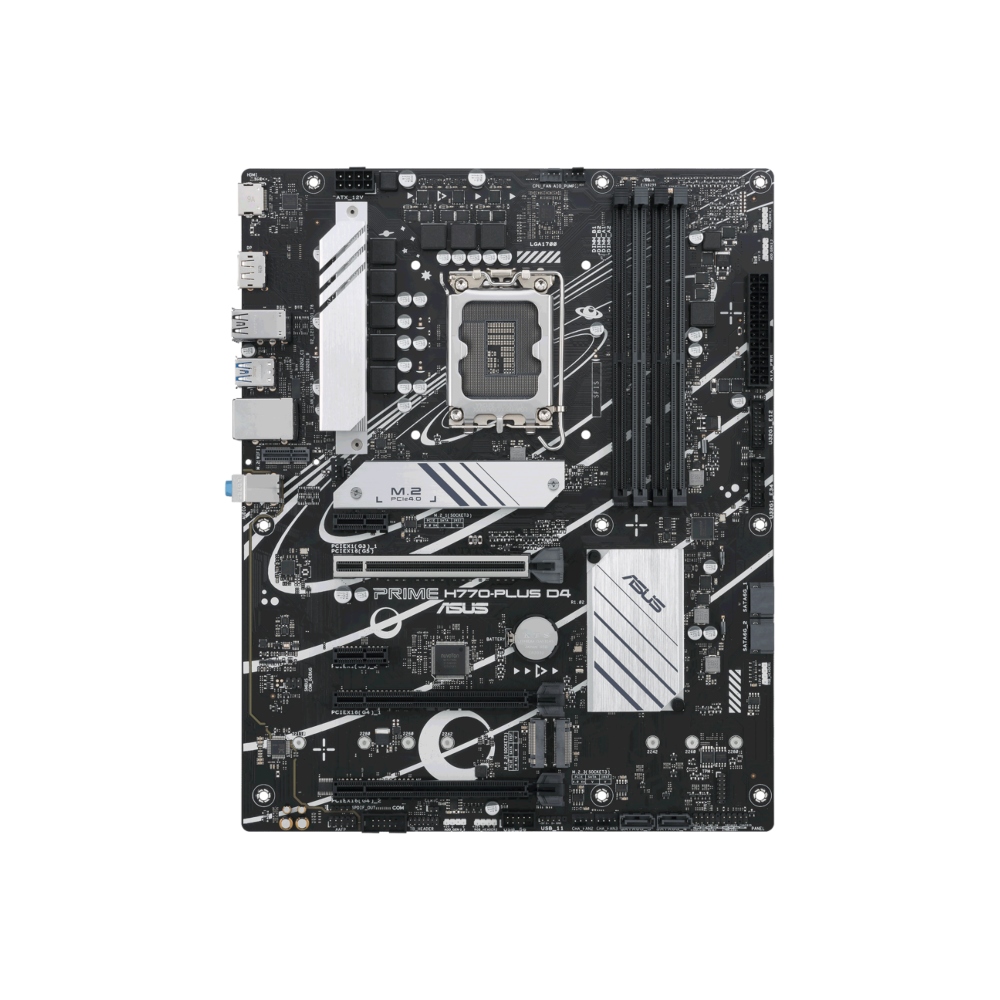

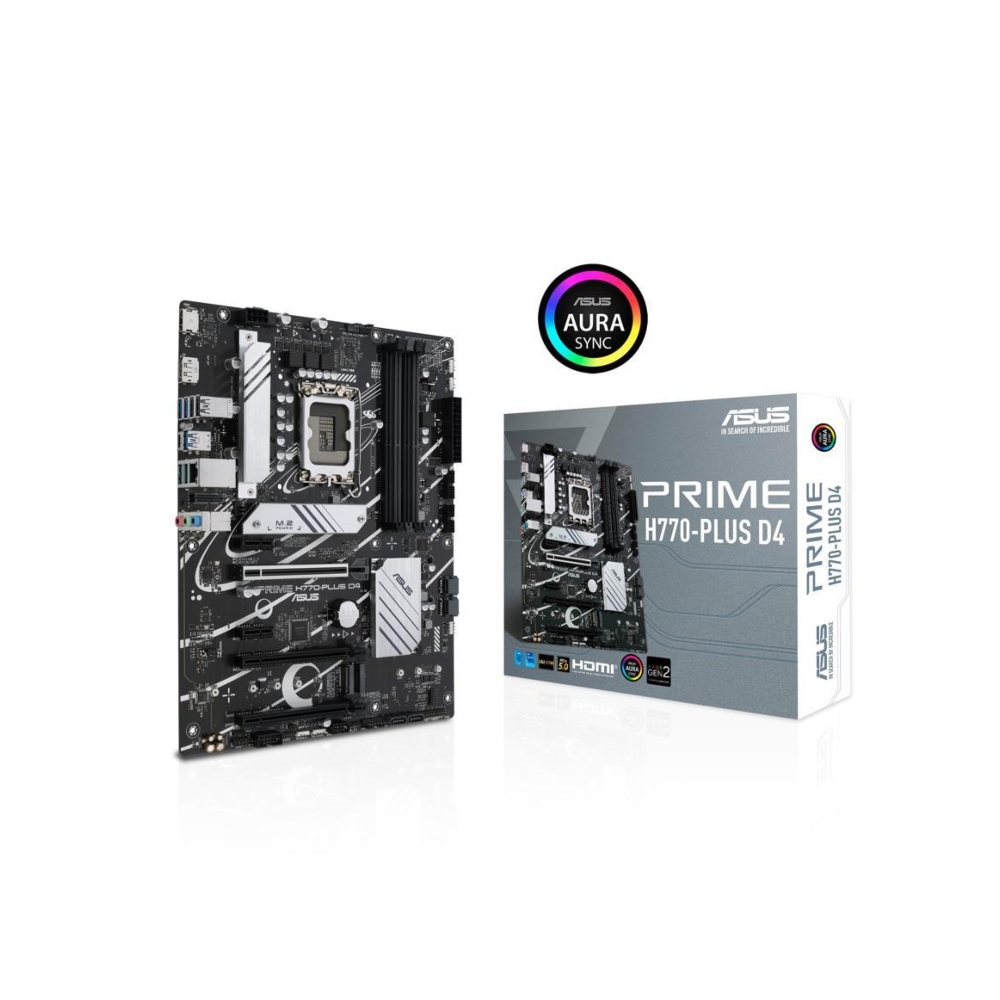

MOTHER BOARD ASUS PRIME H770-PLUS D4 LGA1700

Descripción

Marca Asus
Modelo PRIME H770-PLUS D4
Número de parte 90MB1CU0-M0AAY0
CPU compatible
Tipo de zócalo de CPU LGA1700
Tipo de CPU Celeron/Intel Core de 12.ª generación (LGA 1700)/Intel Core de 13.ª generación (LGA 1700)/Pentium Gold
Tecnologías de CPU compatibles Admite la tecnología Intel Turbo Boost 2.0 y la tecnología Intel Turbo Boost Max 3.0**
conjuntos de chips
conjunto de chips Intel H770
Memoria
Número de ranuras de memoria 4×288 pines (DDR4)
Estándar de memoria DDR4 3200
Memoria máxima admitida 128 GB
Canal compatible Doble canal
Función de memoria DDR4 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC) /3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memoria sin búfer y sin ECC* Arquitectura de memoria de dos canales Compatible con Intel® Extreme Memory Profile (XMP)
OptiMem

Memoria
Ranuras de expansión
PCI Express 5.0 x16 Procesadores Intel de 13.ª y 12.ª generación*
1 ranura PCIe 5.0 x16
PCI Express 4.0 x16 Conjunto de chips Intel H770
2 ranuras PCIe 4.0 x16 (compatible con el modo x4)
PCI Express x1 Conjunto de chips Intel H770
2 ranuras PCIe 3.0 x1
Dispositivos de almacenamiento
SATA 6Gb/s 4x SATA 6Gb/s
M.2 Procesadores Intel de 13.ª y 12.ª generación
Ranura M.2_1 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4) Chipset
Intel H770
Ranura M.2_2 (clave M), tipo 2242/2260/2280/22110 (admite Modo PCIe 4.0 x4)
Ranura M.2_3 (clave M), tipo 2242/2260/2280 (admite modos PCIe 4.0 x4 y SATA)
RAID SATA La tecnología Intel Rapid Storage es compatible con SATA RAID 0/1/5/10.
Audio a bordo
Conjunto de chips de audio CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1*
– Compatible con: detección de jack, transmisión múltiple, reasignación de jack del panel frontal
– Admite reproducción de hasta 24 bits/192 kHz
Características de audio
– Blindaje de audio
– Condensadores de audio premium
– Capas de PCB de audio dedicadas
* Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.
Canales de audio 7.1 Canales
LAN integrada
Velocidad LAN máxima 1 Ethernet Realtek de 2,5 Gb
LAN inalámbrico Solo ranura vertical M.2 (Key E, CNVi y PCIe)*
* El módulo Wi-Fi se vende por separado.

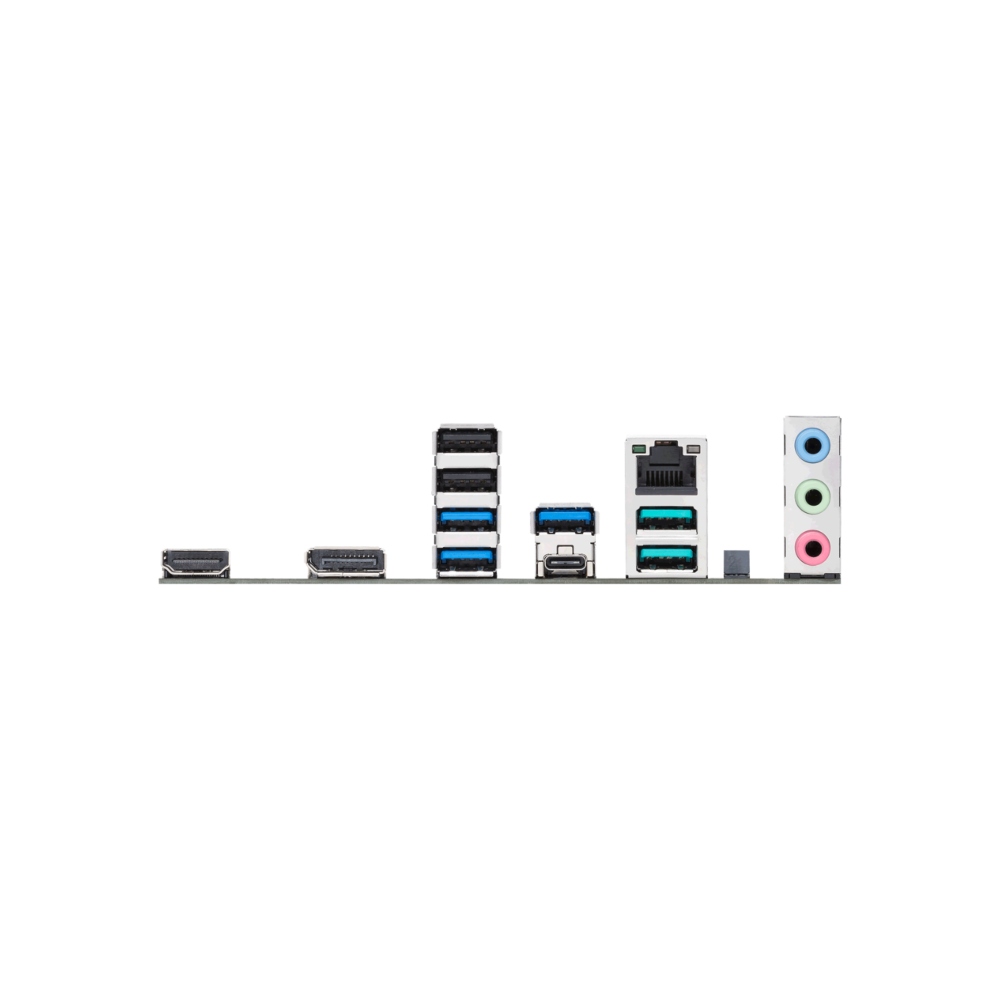

Puertos del panel trasero
Puertos de E/S posteriores 2 puertos USB 3.2 Gen 1 (Tipo A)
2 puertos USB 2.0 (Tipo A)
1 puerto USB 3.2 Gen 2 Tipo C
1 puerto USB 3.2 Gen 1 (Tipo A)
2 puertos USB 3.2 Gen 2 (Tipo A)
1 puerto HDMI
1 DisplayPort
3 conectores de audio
1 Ethernet Realtek de 2,5 Gb
Conectores de E/S internos
USB a bordo 2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 admiten 3 puertos USB 2.0 adicionales
Otros conectores Relacionado con el ventilador y la refrigeración
1 cabezal de ventilador de CPU de 4 pines
1 cabezal de bomba AIO de
4 pines 3 cabezales de ventilador de chasis de 4 pines

Relacionado con la alimentación
1 conector de alimentación principal de 24 pines 1 conector de alimentación de
+12 V de 8 pines

Relacionado con el almacenamiento
3 x ranuras M.2 (clave M)
4 x puertos SATA 6 Gb/s

Varios
3 x encabezados direccionables Gen 2
2 x encabezados Aura RGB
1 x encabezado Clear CMOS
1 x encabezado de puerto COM
1 x encabezado de audio del panel frontal (AAFP)
1 x S /Encabezado de salida PDIF
1 cabezal SPI TPM (14-1 patilla)
1 cabezal de panel del sistema de 20-3 patillas con función de intrusión en el chasis
1 cabezal Thunderbolt™ (USB4)
Especificaciones físicas
Factor de forma ATX
Dimensiones (ancho x largo) 12,0′ x 9,6′
Pin de alimentación 1 conector de alimentación principal de 24 pines
1 conector de alimentación de +12 V de 8 pines
Compatibilidad con Windows
ventanas 11 Soportado
Características
Características Software exclusivo de ASUS
Armory Crate
– Aura Creator
– Aura Sync
– Fan Xpert 2+
– Ahorro de energía
AI Suite 3
– DIGI+ VRM
– PC Cleaner
ASUS CPU-Z
Norton 360 Deluxe (prueba gratuita de 60 días)
WinRAR
UEFI BIOS
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– Modo ASUS UEFI BIOS EZ
